Ну вот, вы уже ознакомились с аппаратной частью ретранслятора DR600, его функциональными возможностями, и даже построили антенно-фидерный тракт. Время запускать ретранслятор в простейшем режиме. Не торопитесь расстраиваться,
настройка отдельно стоящего ретранслятора это проще простого, если знать некоторые нюансы. А особенность в том, что большинство дефолтных настроек в такой конфигурации можно просто проигнорировать. Ну а если ретранслятор вам передали, как эстафетную палочку, то просто убедиться, что параметры выставлены правильно или подкорректировать их.
Если вам лень читать (перечитывать) статью в конце статьи ищите шпаргалку. Там всё кратко и без воды. Там же можно найти кодплаг с ретранслятора.
Подключение и общие настройки
В 99% случаях подключение происходит так:

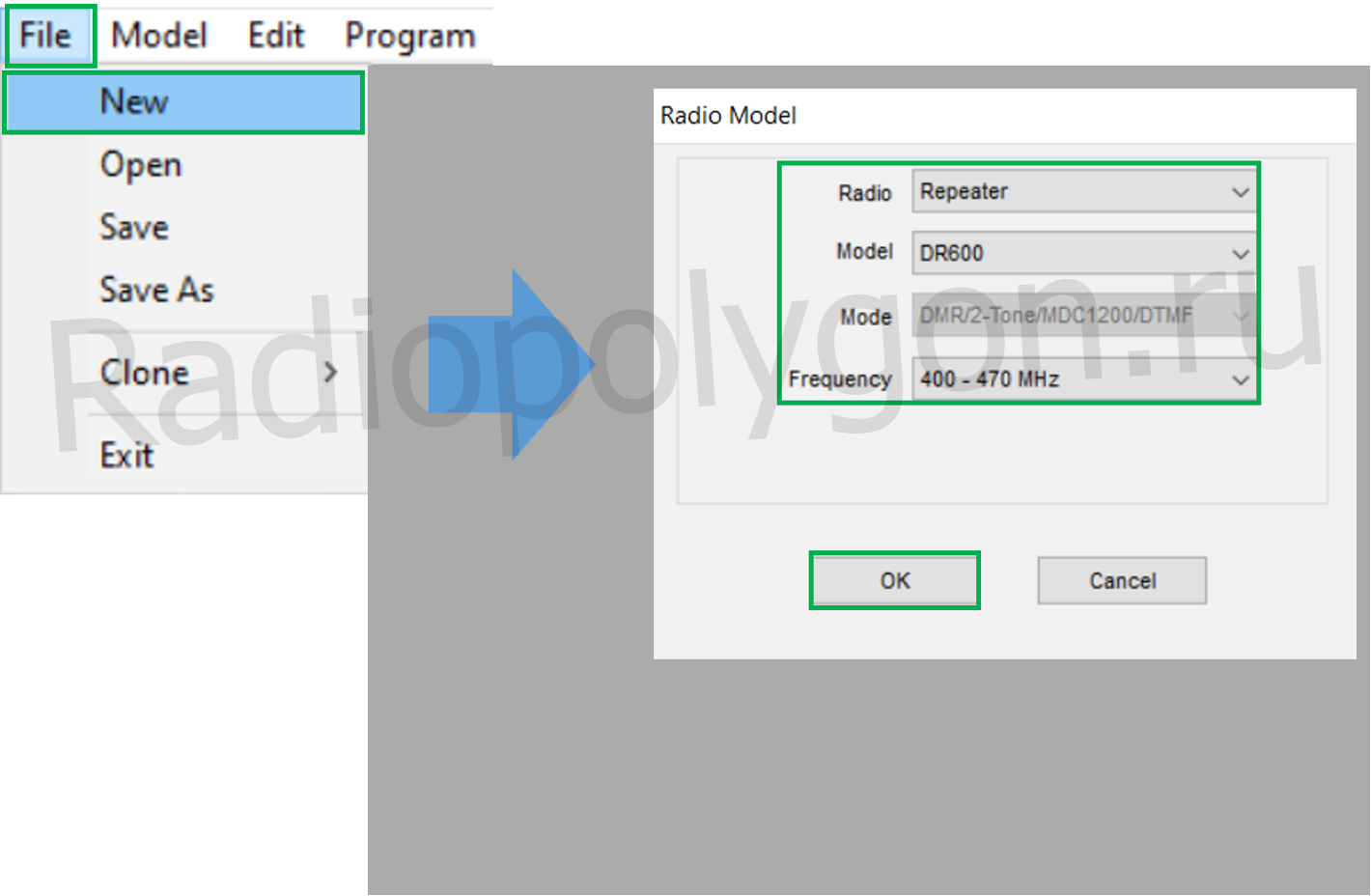

- Подключаемся к ретранслятору. Для этого открываем CPS, проходим в File-> New, выбираем Repeater, модель DR600 и нужный диапазон (указан на наклейке). Жмём "Ok".
- Открывается заводской шаблон на DR600.
- В одной из прошлых статей я рассказывал, как сбить IP-адрес до заводского.

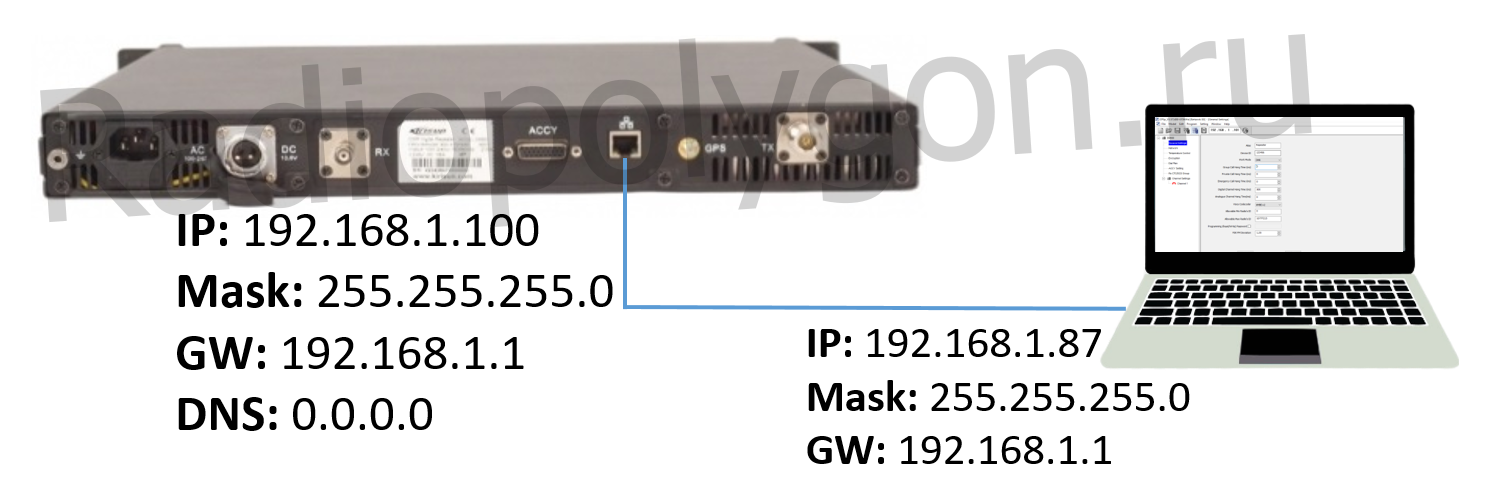

Если еще вчера вы отвечали на предприятии за электрику, а сегодня вас назначили отвечать за связь (ничего, прорвемся вместе!), напомню, что чтобы подключиться к ретранслятору он должен быть в одной подсети с ПК. Я уверен, что после прочтения статьи вы полезете в Интернет смотреть, что это такое (и правильно), а пока делайте так:

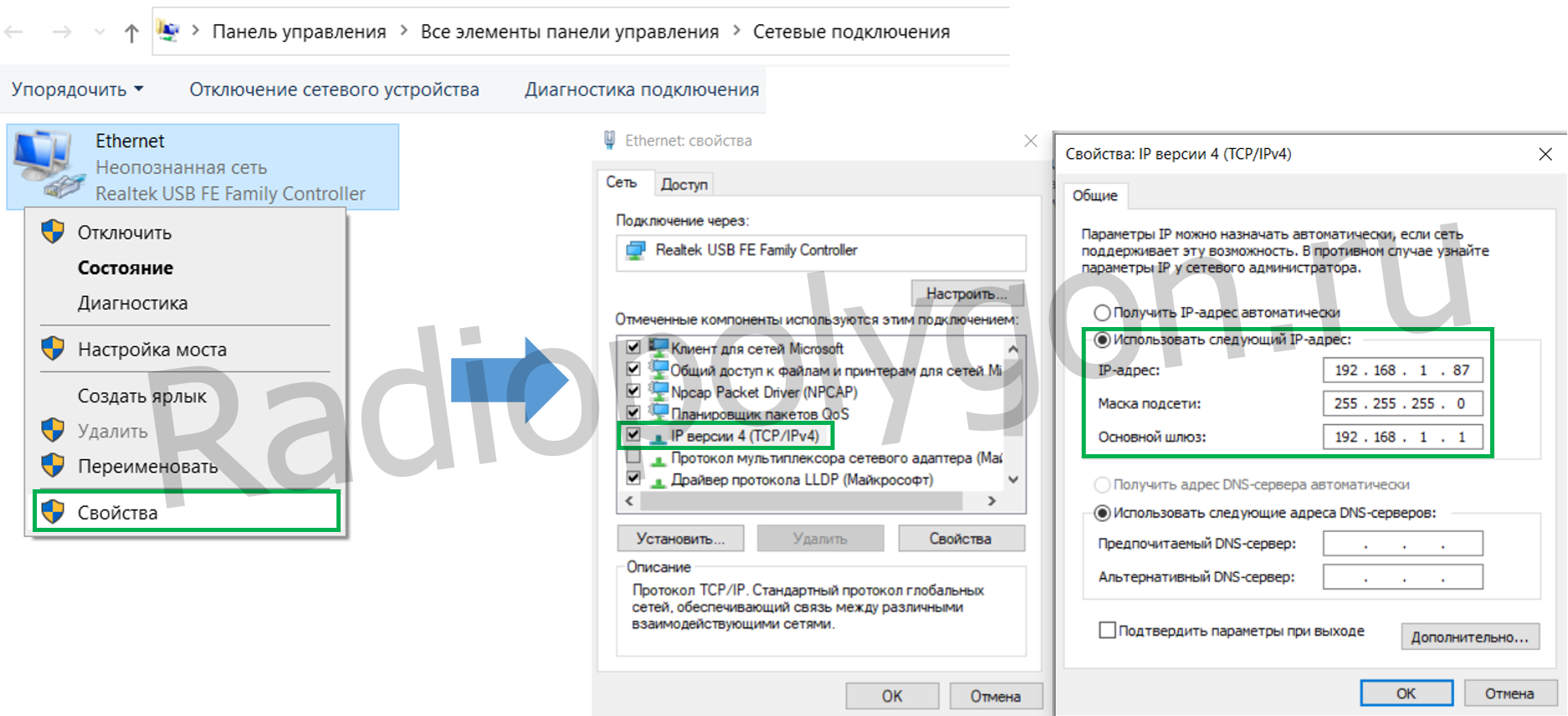

- Настроили ПК в ту же подсеть, отлично. Давайте проверим пинг (ping) до ретра
Для этого вызываем утилитой командой "cmd" поисковую строку Windows:

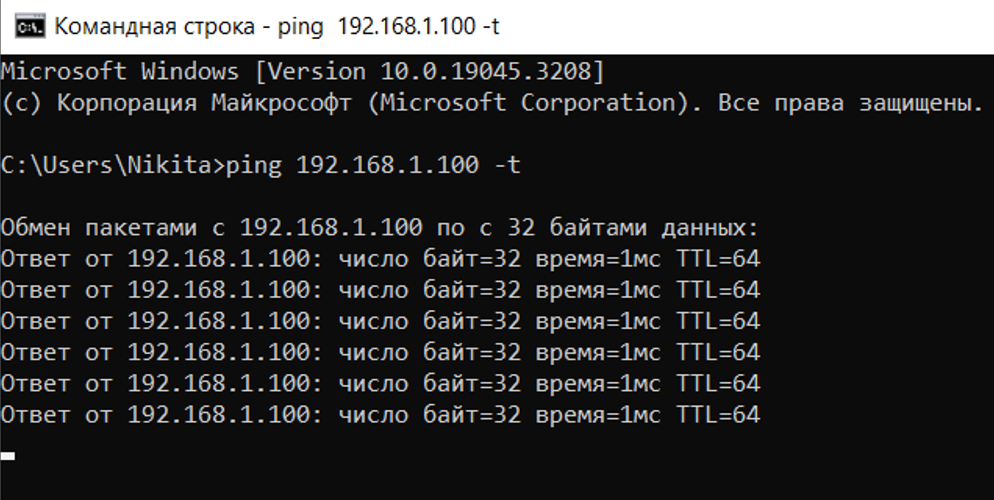

Рекомендую дописать к команде "-t", что запустит неограниченный таймер. Целиком команда будет выглядеть так: ping 192.168.1.100 -t

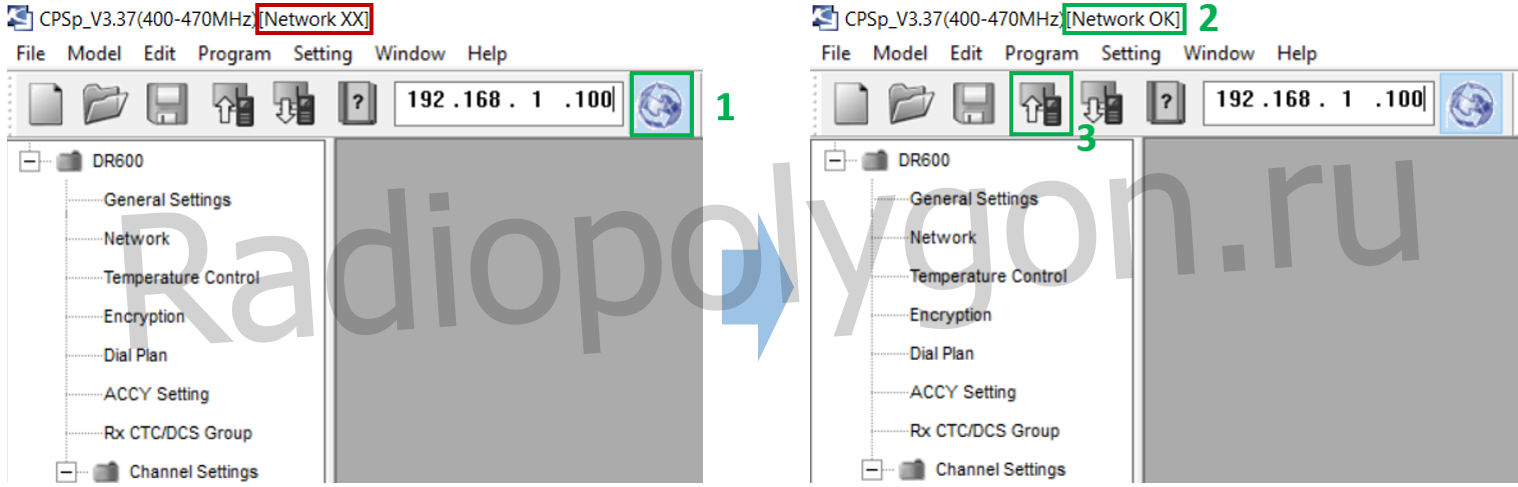

- Пинг пошел, отлично пусть себе тарахтит, а мы подключаемся к ретранслятору: нажимаем значок установки подключения (1), ждём появления значка "Ok" (2) и нажимаем кнопку считывания параметров "Read" (3).

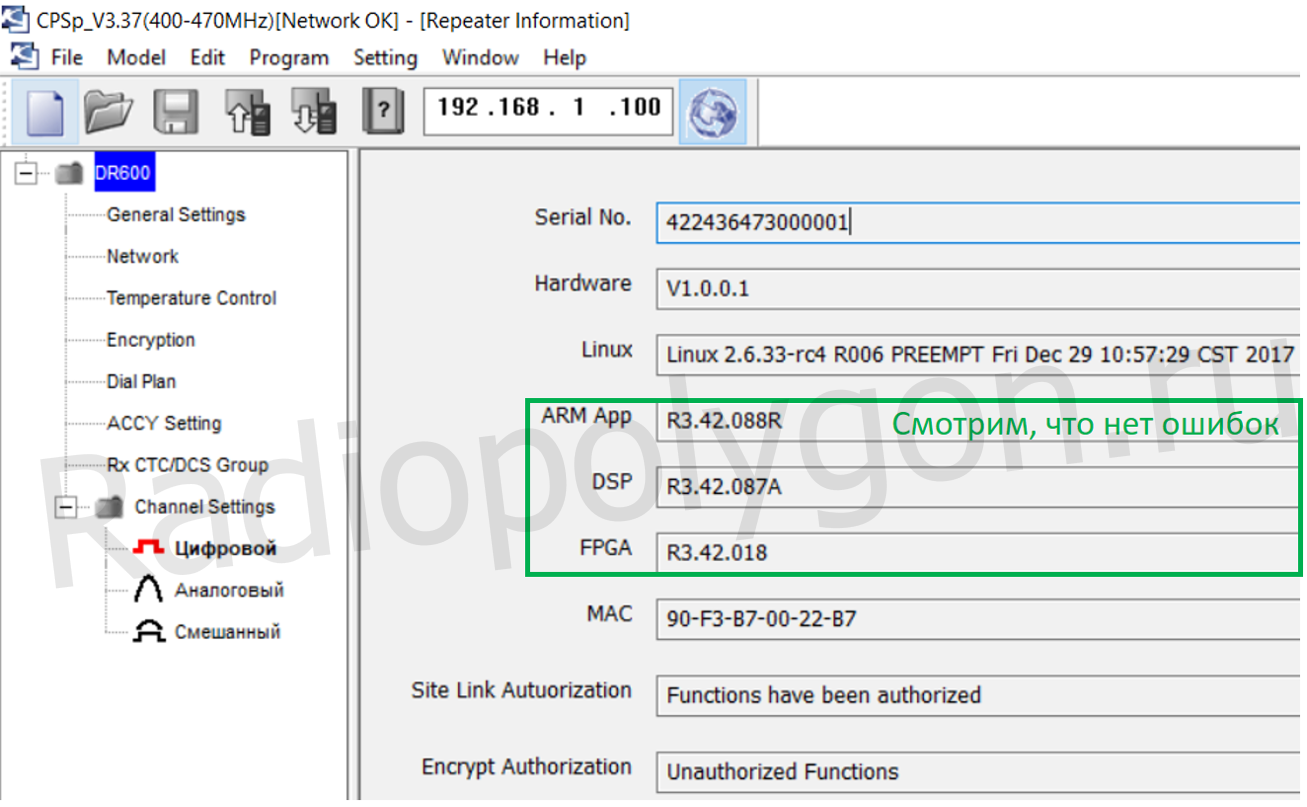

- Кликаем на самый первый пункт меню, "DR600". Для отдельно стоящего ретранслятора нам отсюда ничего не понадобится. Убеждаемся, что напротив Arm APP, DSP, FPGA не высвечивается никаких ошибок (как на примере). Здесь же можно посмотреть серийный номер (Serial nimber) и MAC-адрес для генерации лицензии на объединение ретрансляторов в единую IP-сеть (IPSC) и собственно статус этой самой лицензии Site Link Authorization (на представленном примере она активирована). Ну и собственно версию прошивки. Как обновить версию прошивки на DR600 я рассказывал в прошлой статье. Идем дальше.

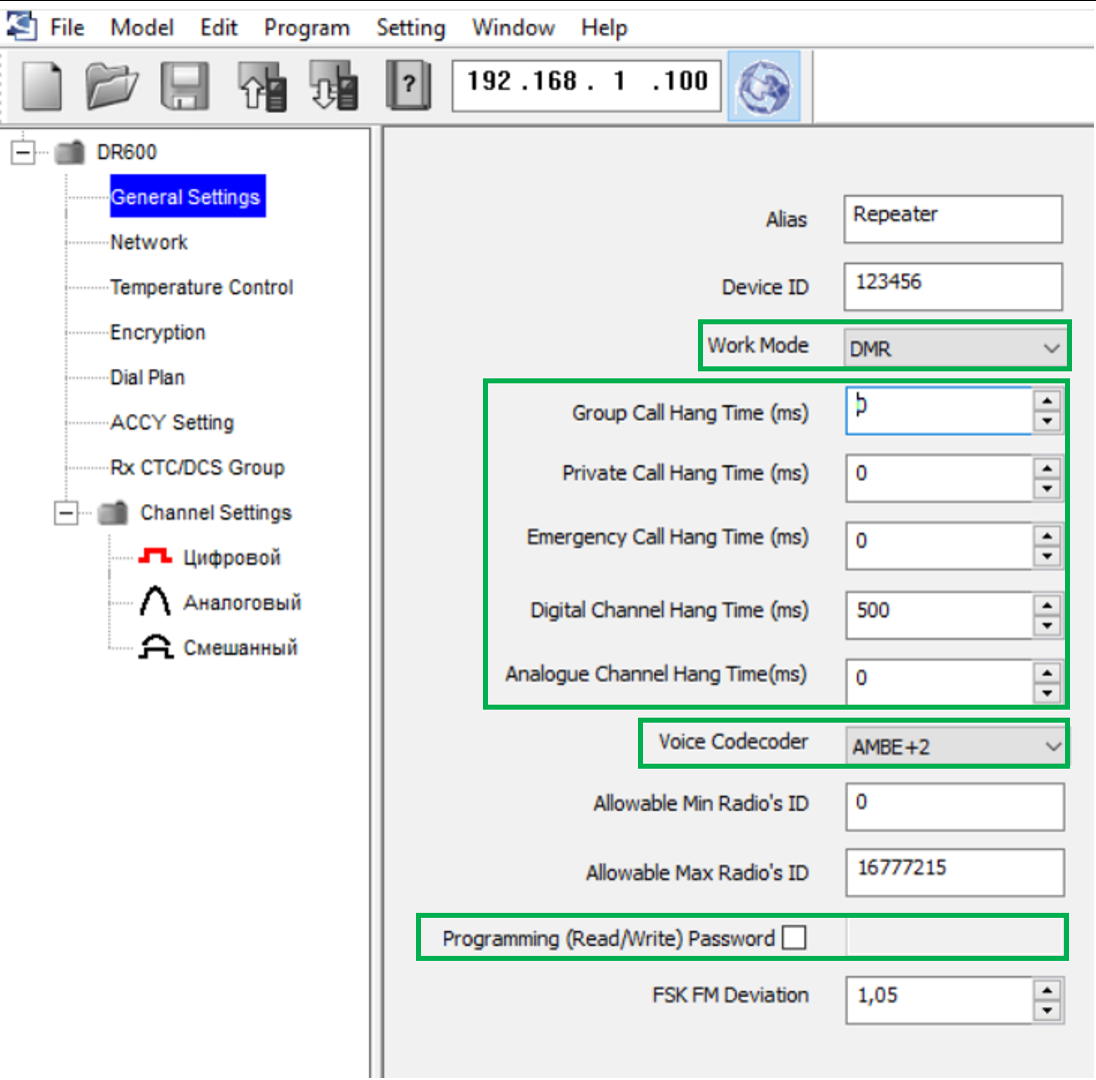

- "General settings". Убедиться, что Work mode и Voice codecoder стоят в значениях DMR и AMBE+2 соответственно (по умолчанию всегда так.
- Три значения hang time можно привести к нулю, за исключением одного, которое не получится сделать меньше, чем 500 ms. Это тот интервал времени, на который будет зарезервирован канал репитера на осуществляемый вызов после его окончания. На случай, если корреспондент в это время решит продолжить сообщение, но есть вероятность того, что ресурс ретранслятора к тому времени будет занят другим вызовом. Всё-таки 4 секунды в шаблоне по умолчанию это много и быстро начнет вас раздражать.
- Пароль на запись/чтение я бы рекомендовал не трогать, т.к. он обычно забывается и приходится искать нестандартные решения.

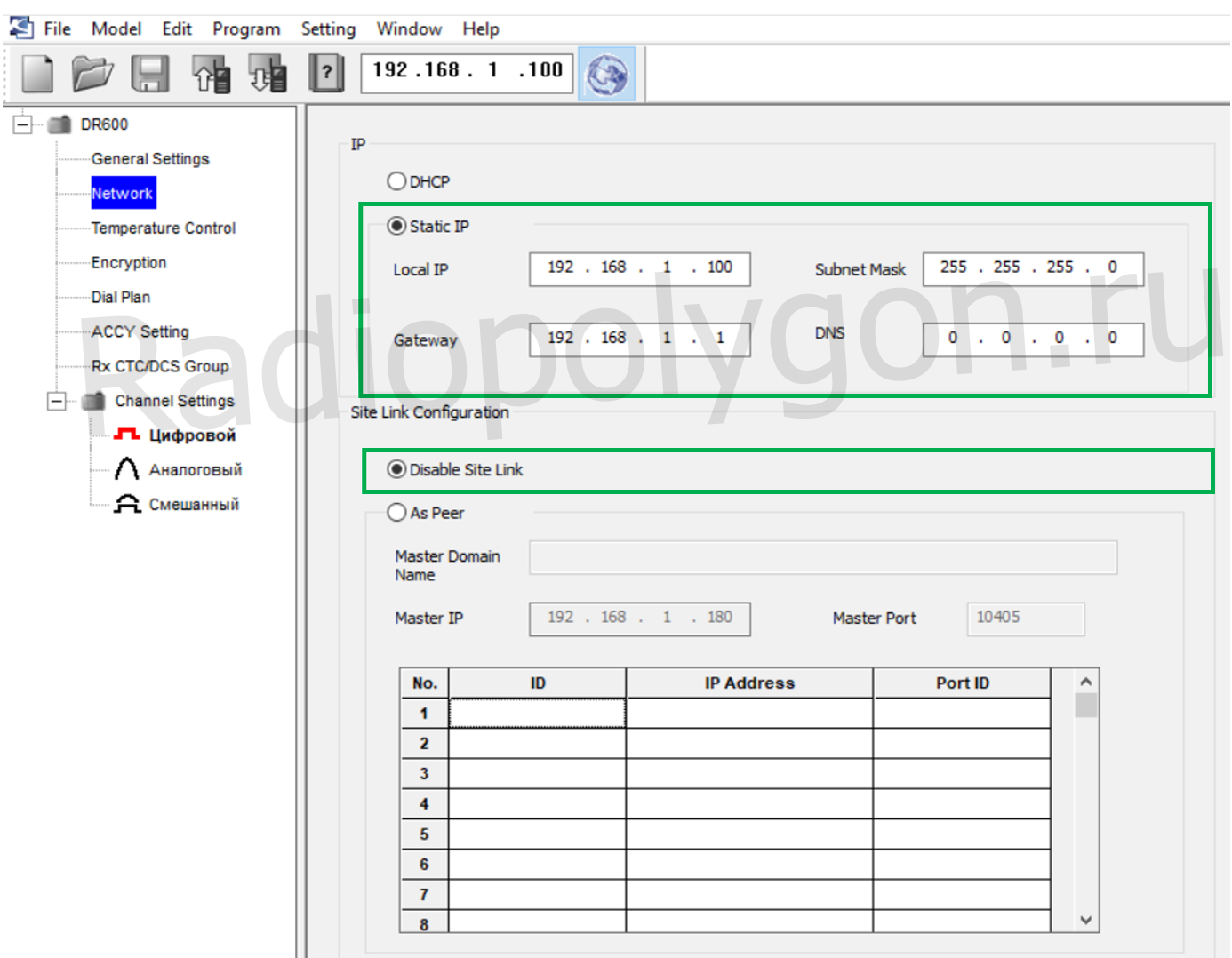

- "Network", IP Проверяем, что стоит Static IP. Сетевые настройки или оставляем прежними, или меняем в соответствие IP-сети предприятия.
- "Network", Site link conficuration, Убеждаемся, что стоит Disable Site link. Далее все настройки в этом подразделе становятся неактивными.

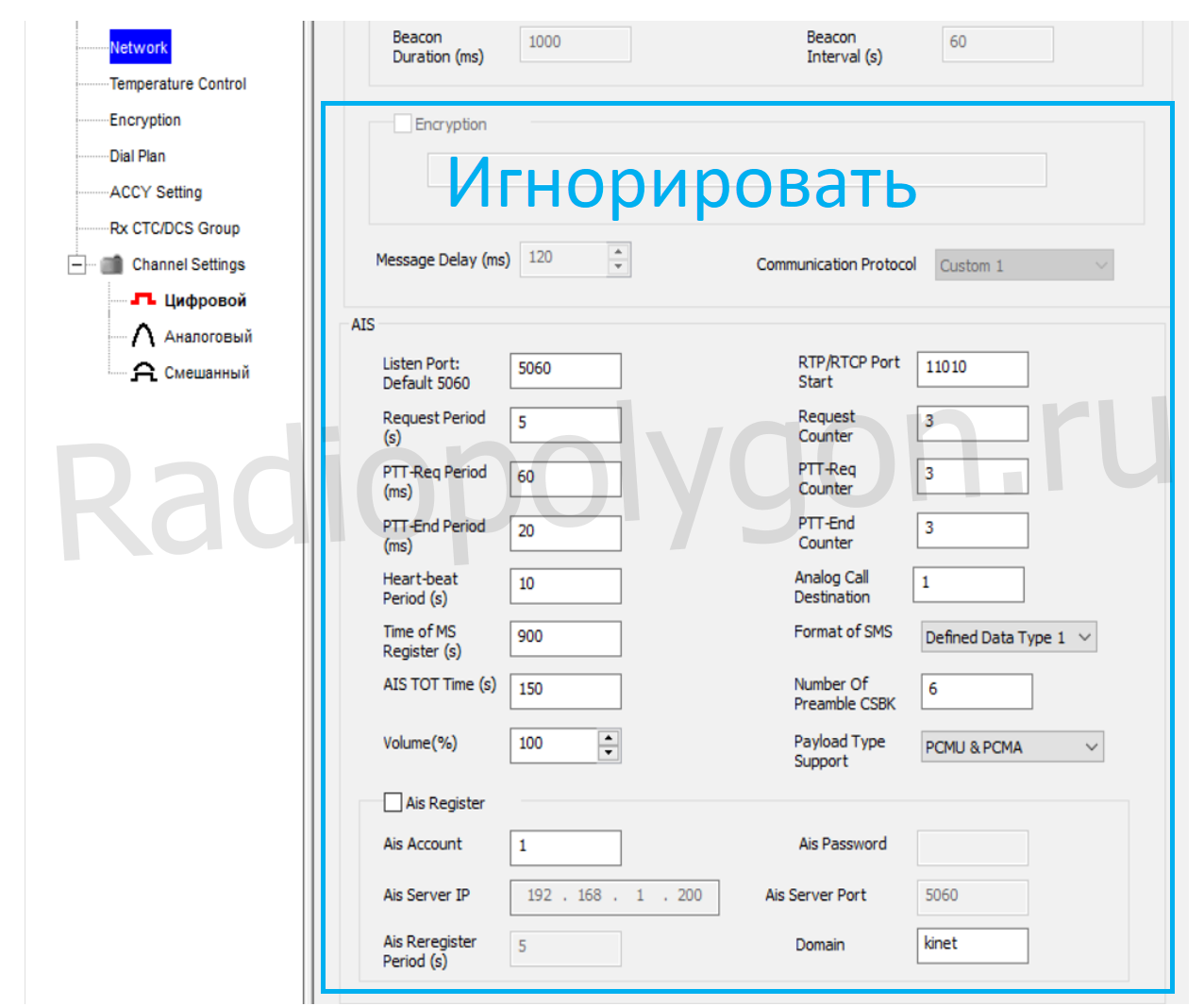

- "Network", AIS. Игнорим. Идем дальше.

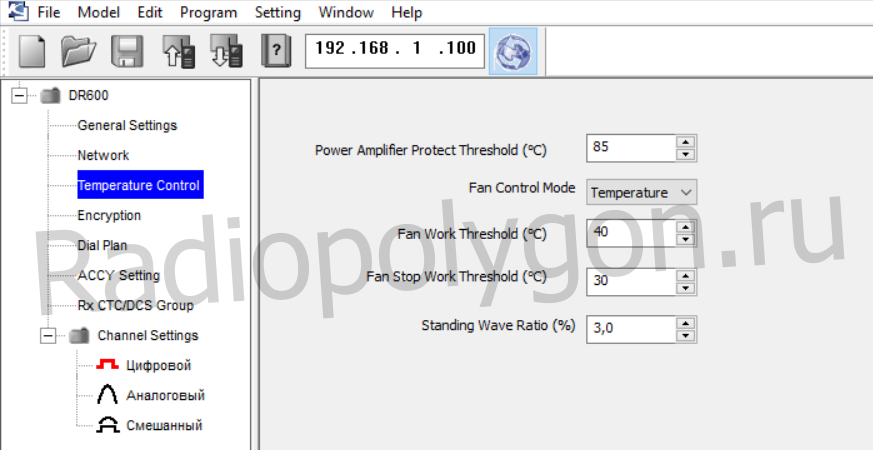

- "Temperature Control". Если сомневаетесь, оставляйте дефолтные настройки.
А я поясню опции:
Power Amplifier Protect Threshhold (C) - порог отключения передатчика по перегреву.
Fan control mode - как будет срабатывать вентилятор: по значению температуры (Temperature) или всегда (Always on)
Fan work threshold (C) -верхний порог срабатывания по температуре, после него передатчик выключается для остывания
Fan stop work threshold (C) - нижний порог срабатывания вентилятора по температуре
Может быть выбран только один активный сценарий: отключение передатчика по определенному значению, или включение вентилятора по пороговому значению и отключение передатчика в случае, если охладить передатчик вентилятором не удалось.
Standing Wave Ratio (%) - порог срабатывания вентилятора по КСВ (при недопустимом КСВ происходит перегрев выходного каскада).
- "Encryption". Пропускаем. Его назначение опишу в конце этой статьи в разделе FAQ
- "Dial plan", "ACCY Settings", "RX CTC/DCS Group" - игнорим. Можно даже не проверять эти настройки.
- "Сhannel settings". Самый, наверное, важный и легкий пункт.

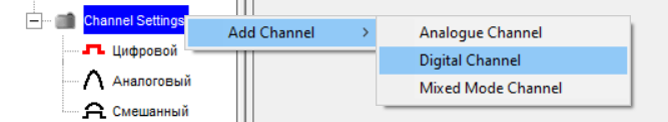

Чтобы добавить новый канал DMR (другие пока не рассматриваем), надо кликнуть правой кнопкой мыши по Channel settings, выбрать Add channel и завершить нажатием по Digital channel. - Таким образом можно добавить 64 канала.

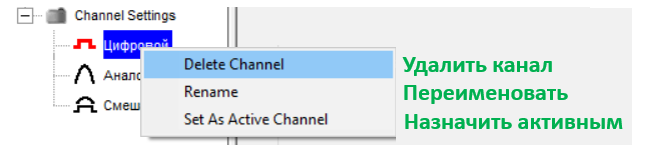

- Чтобы удалить канал, необходимо кликнуть правой кнопкой мыши уже непосредственно на самом канале и выбрать Delete channel. Аналогичным образом канал можно переименовать для вашего удобства (Rename), или назначить активным (Set As active channel). Об этом немного позднее.
ЦИФРОВОЙ РЕЖИМ (DMR)

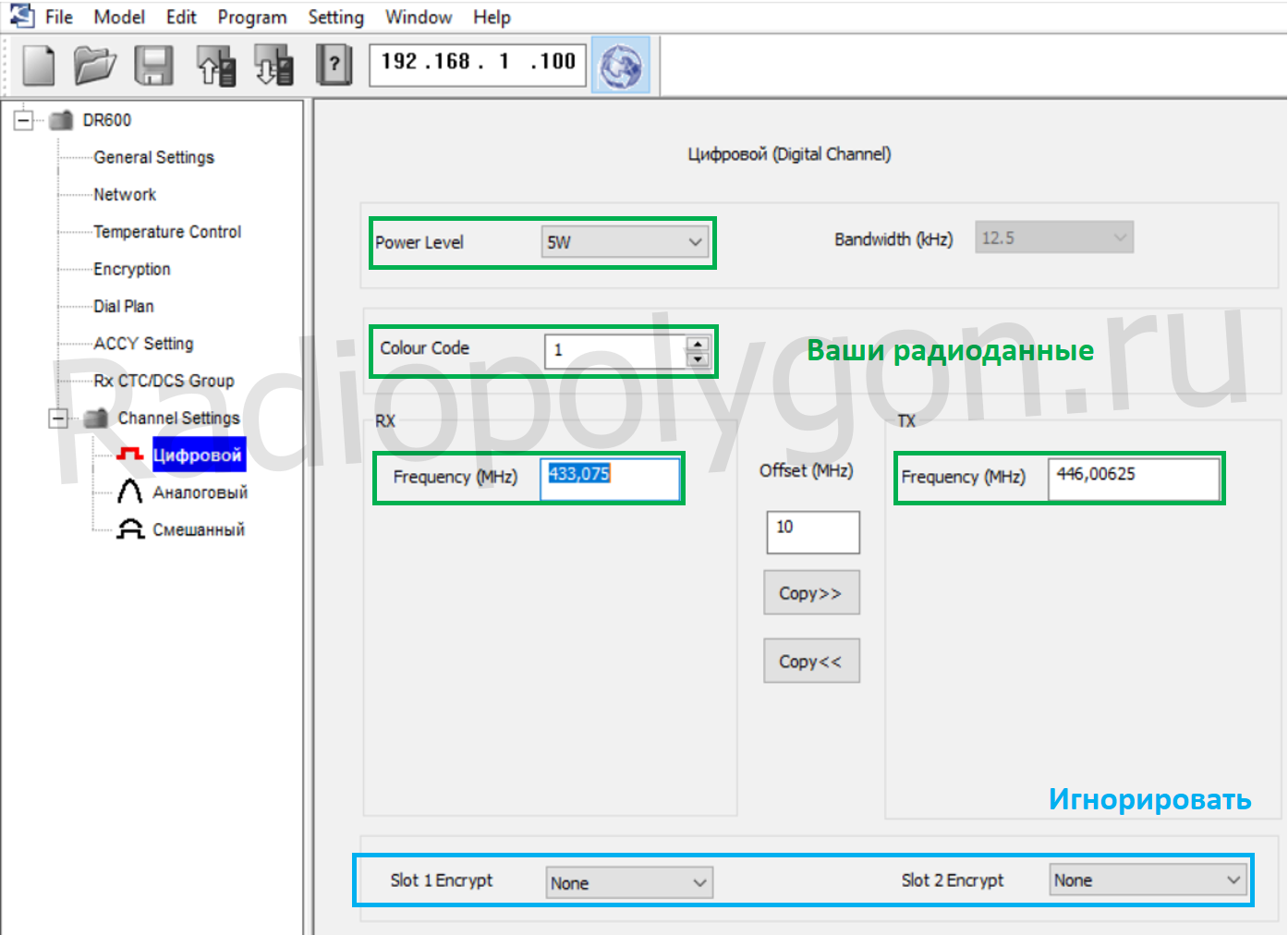

- Настройки самого канала чрезвычайно просты:
Power level (излучаемая мощность передатчика) - от 5 до 45 Вт
Colour Code (цветовой код, служит для разделения сигналов соседних ретрансляторов на одной частоте). - от 0 до 15
Не поленитесь, смените значение с 1, т.к. "единица" стоит по умолчанию во всех системах и станциях. Пусть вредители, ломающие вашу сеть потратят чуть больше времени. Но помните, что и на станциях в настройках канала цветовой код должен быть соответствующим. - Rx (частота приема) ретранслятора. На абонентской станции это будет значение Tx (передачи). Перекрестная корреляция.
- Tx (частота передачи) ретранслятора. Соответственно для абонентской станции это будет значение приёмного канала Rx.
- На конвенциональном ретрансляторе не может быть частота приема равной частоте передачи. Иначе это противоречит сути работы конвенционального ретранслятора.
- P.S. Номиналы Tx и Rx взяты для примера. На демо-стенде передающий тракт заглушен нагрузкой. Вам надо использовать радиоданные вашего предприятия.

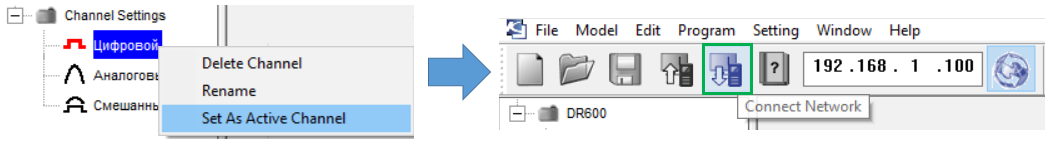

- Вот вы внесли нужное количество каналов в ваш ретранслятор, теперь вам нужно выбрать один, который будет активным. Для этого кликаете правой клавишей мыши на выбранном канале и выбираете Set As Active Channel. Но этого мало! Чтобы ретранслятор переключился на активным канал, надо записать настройки (Write), после чего ретранслятор перезагрузится с новыми настройками (процесс перезагрузки может достигать 2 минут).
Аналоговый режим

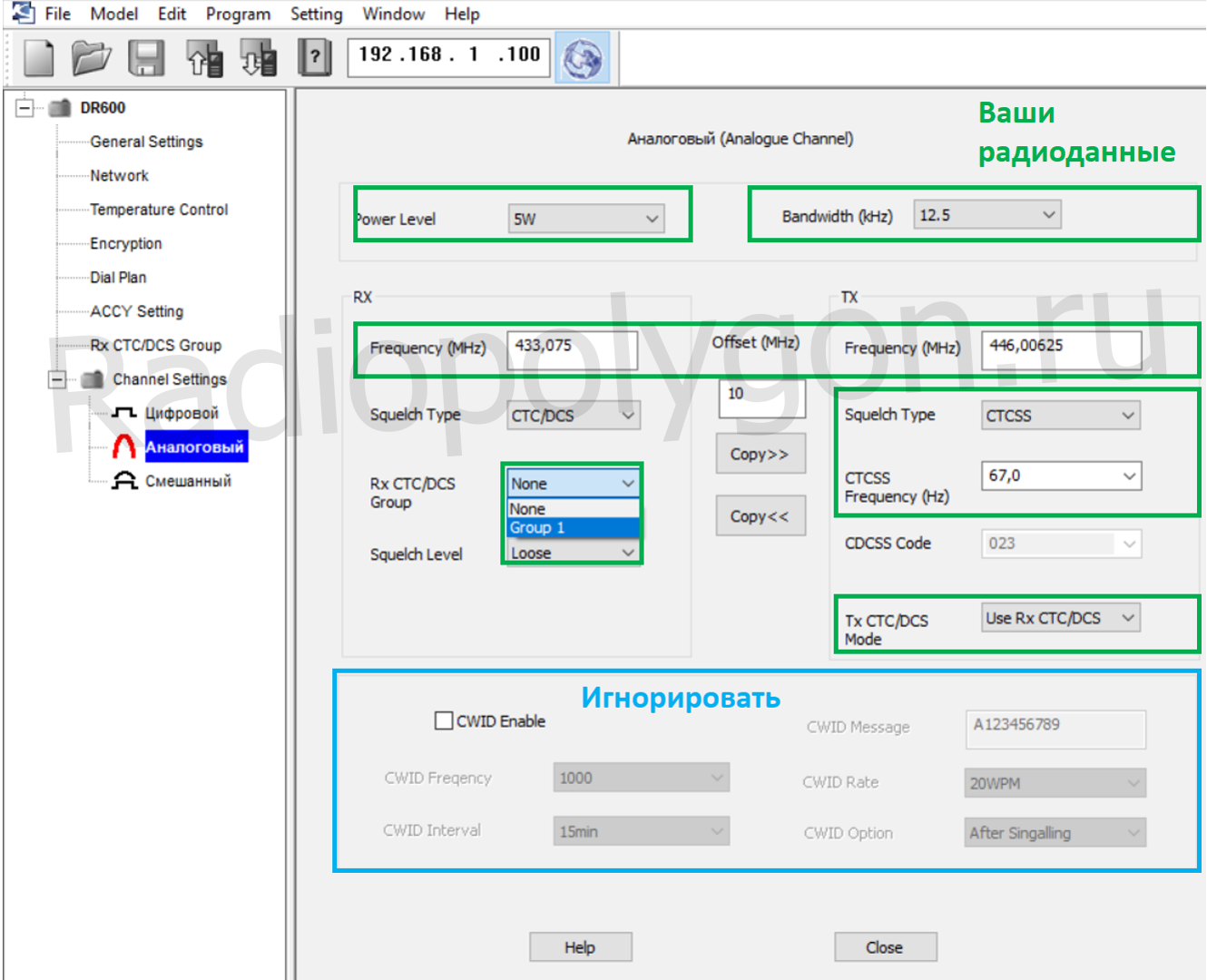

Так стандарт DMR предназначен для перехода из аналоговой радиосвязи в цифровую, то подавляющее большинство оборудования DMR поддерживает аналоговый режим работы. Таким образов DR600 способен объединить условные аналоговые "баофенги" в единую радиосеть на на десятки километров. А настраивается это таким образом:
Чтобы отсечь ненужных корреспондентов можно настроить шумоподавитель на входе ретранслятора по CTCSS.

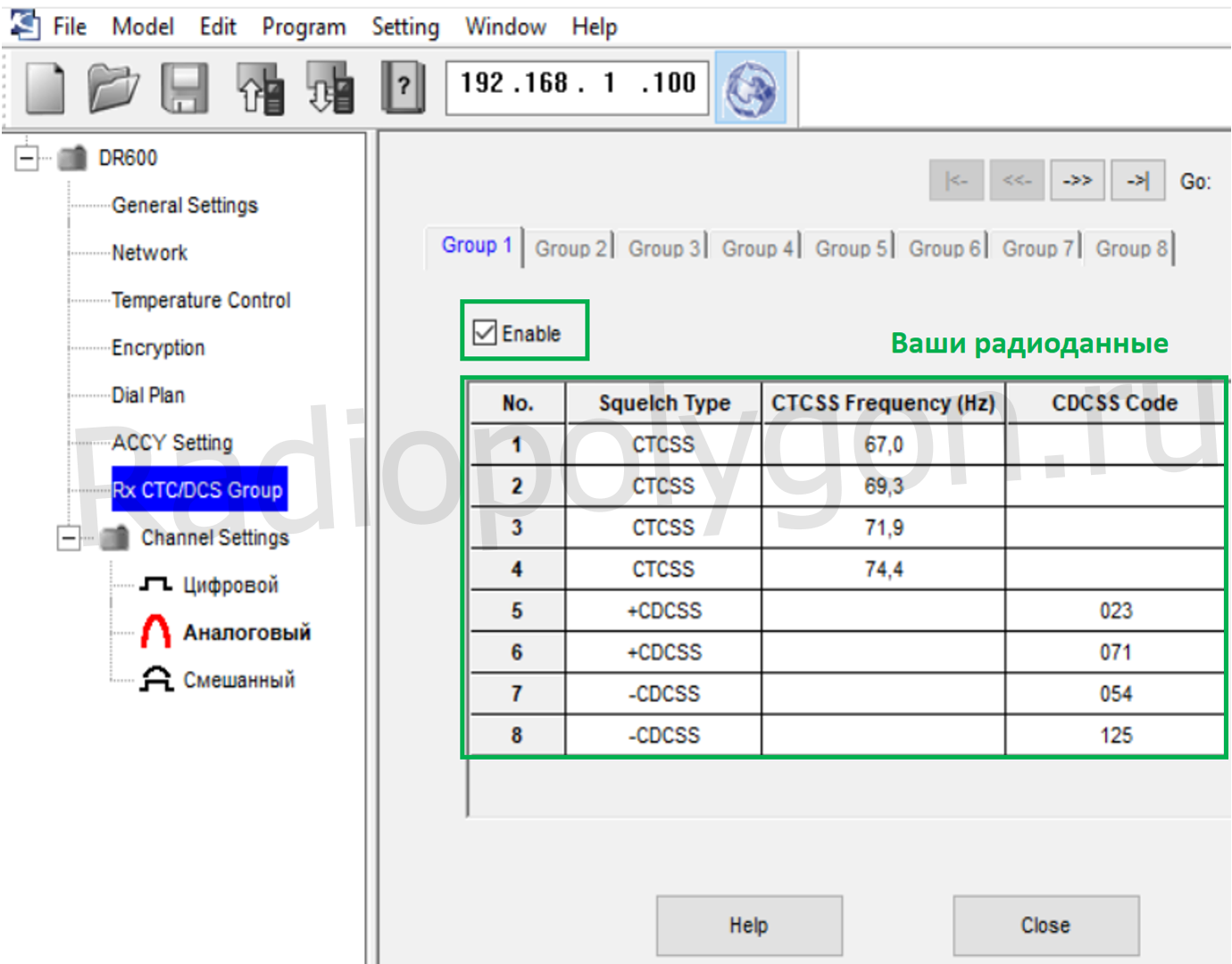

Для этого нужно вернуться в Rx CTC/CDC Group и настроить группу критериев разрешенных аналоговых сигналов. Обратите внимание, что эти коды не защищают вас от прослушивания и не являются средство криптозащиты.
Смешанный режим

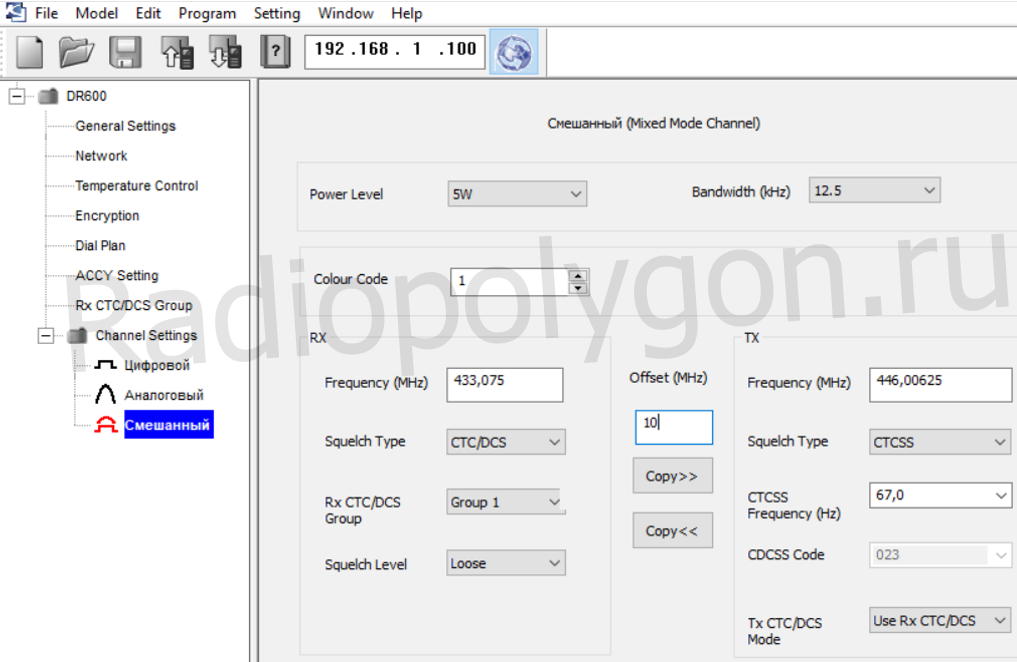

Как понятно из названия, это режим, в котором ретранслятор работает попеременно в цифровом и аналоговом режиме. Когда это требуется? Ну, например, когда у вас на предприятии есть как аналоговые, так и цифровые радиостанции. Предполагается, что они не должны связываться друг с другом. Как их связать между собой я расскажу в других статьях. А сейчас настраиваем канал так, как на картинке внизу. Как видите, он повторяет настройки как цифрового канала, так и аналогового. Какой абонент первым совершит вызов (аналоговый или цифровой), тот и займет канал. Ретранслятор при этом распознает тип сигнала и автоматически переключится на него. Чтобы не создавать помех между абонентами, на радиостанциях надо настраивать запрет выхода на передачу по занятой несущей. При этом, при занятом ретрансляторе абонентские станции сигнализируют о занятом канале мигающим светодиодом.
FAQ
Вопрос 1. Что значит настройка Encryption (шифрование) в настройках DR600?
Ответ: Эта настройка не получила своего развития и по факту не используется. Предназначалась она для того, чтобы организовать закрытый канал связи от ретранслятора до клиента диспетчера через промежуточный сервер. На сквозное шифрование от станции к станции, работающих через ретранслятор, эта настройка влияние не оказывает.
